酒店的局域网络分成完全隔离的两个网络，客房网络和办公网络。
采用两层结构：核心层和接入层，核心层位于酒店的中心机房，接入层位于各 楼层配线间。
客房网络的核心采用两台思科公司的Catalyst 6509E高性能交换机，双机热备， 通过千兆多模光纤链路连接接入层交换机。每台核心交换机6509E各配了双电源、 千兆多模光纤端口、10/100/1000M 端口。接入交换机采用思科公司的Catalyst
3560 POE交换机和Catalyst 2960 交换机，3560支持在线供电功能，可以为IP电 话和无线AP供电。
.png)

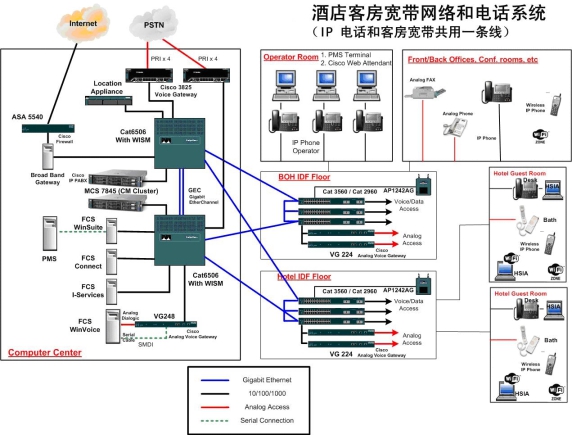

客房宽带网（包括有线、无线）
IP 电话语音网（包括有线、无线） 每个网络属于一个虚拟子网（VLAN），互相之间的访问是受到严格控制的
（通过交换机上的访问控制列表实现），客房宽带网与语音网是不能通信的。
思科公司的交换机和IP电话配合，可以实现在端口上自动划分VLAN，在一个 物理端口上将语音和数据分到两个不同的VLAN，从而实现客房宽带网和IP电话语 音网的隔离。
思科公司的无线AP支持SSID和VLAN的对应，连到同一个AP下的客人的计算 机、酒店员工的IP无线电话（7920）分别采用不同的SSID，这样就可以将二者分 到不同的VLAN中（客人的计算机－客房宽带网，酒店员工的IP无线电话－IP电话 语音网），虽然连到同一个AP，但互相不能通信。
办公网络的核心采用一台台思科公司的Catalyst 4507R高性能交换机，通过千 兆多模光纤链路连接接入层交换机。每台核心交换机4507R各配了双引擎、双电源、
千兆多模光纤端口、10/100/1000M 端口。接入交换机采用思科公司的Catalyst
网管软件采用思科公司的CiscoWorks LMS，支持300个设备。客房网和办公 网各配一套。
