网络已经成为所有企业应用的基础。思科公司基于自身在协议优化、路由交 换以及多业务集成方面的专业经验，提出了面向应用的网络架构，将一些普遍使 用的服务集成至网络中，从而更加方便的向应用提供这些服务。
整个网络采用层次化设计原则，从网络的逻辑结构来看，网络分为三层，即： 核心层、汇聚层和接入层。核心层由 2 台核心路由交换机组成，核心路由交换机 之间通过 10G 万兆光纤冗余互联形成高速万兆核心层。各汇聚层路由交换机通 过千兆光纤分别冗余上联至核心路由交换机。各个接入交换机也通过双千兆光纤 冗余上联至两台汇聚路由交换机。

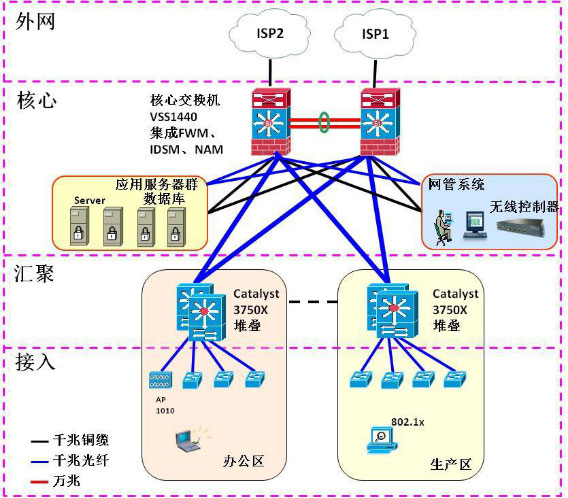

网络的总体结构设计如下图所示
对于企业生产网络的核心层，我们建议采用思科部署在 Catalyst 6500 交换机 平台上的虚拟交换系统（VSS）技术进行构建。
Catalyst 6500 交换机上采用的虚拟交换系统技术为 IT 经理设立了一个新标 准，能够帮助他们在构建永续、高度可用的状态化网络的同时，优化网络资源的 使用。VSS 将在数据中心接入层以及园区和数据中心分布层/核心层设计中发挥 重要作用。
其每一层的网络设备功能描述如下：
核心层：提供高速的三层交换骨干
-核心层不进行终端系统的连接 ；
-核心层少用或不实施影响高速交换性能的ACL等功能。
分布层：作为接入层和核心层的分界层，分布层完成以下的功能：
- 本功能区VLAN间的路由 ；
- IP地址或路由区域的汇聚 ；
接入层：提供 Layer2 或 Layer3 的网络接入，通过 VLAN 定义实现接入的 隔离。网络接入层具有以下特点：
- 接入层接入端口规划容量根据实际使用情况具有一定的扩展性；
上述每一个层次结构内部需要采用冗余的架构来保障该层功能的稳定可靠。
